پیش گفتار
امروزه شرکت های تولید کننده خازن برای این که بتوانند محصولات خود را به بازار عرضه کنند، باید بتوانند حداقل شرایطی که استاندارد ها تعیین کرده اند را با موفقیت سپری کنند. حداقل شرایط هم توسط آزمون هایی قابل سنجش هست .
با توجه به تکنولوژی جدید تولید خازن در سطح LV که به سمت خازنهای خشک رفته اند، قصد داریم برای آشنایی هر چه بیشتر علاقمندان ومهندسین، انواع آزمون های لازم برای این نوع خازنها را که استاندارد تعیین کرده را به طور مختصر معرفی کنیم .
تمامی این آزمون ها در استاندارد IEC60831 بطور کامل آمده است. همچنین تمامی شرایط باید مطابق این استاندارد باشد. طبق این استاندارد ، آزمون ها در 2 طبقه بندی تقسیم می شوند :
1- روتین تست (Routine Test)
2- تایپ تست (Type Test)
هدف و دامنه کاربرد
هدف ازتدوین این استاندارد ارائه مقرراتی در مورد واحد های خازنی و بانک های خازنی است که به طور خاص برای اصلاح ضریب قدرت سیستم های قدرت a.c با ولتاژ اسمی تا 1000 ولت و فرکانس های 15Hz تا 60Hz در نظر گرفته شده اند، و در برگیرنده موارد ذیل است:
الف) تنظیم مقررات یکسان در مورد کارایی، تست و مقادیر مجاز
ب)تنظیم مقررات ایمنی ویژه
ج)تهیه راهنما برای نصب و کارکرد
این استاندارد همچنین در مورد خازن هایی که در مدار های فیلترهارمونیکی قدرت استفاده می شوند نیز به کار میرود. تعاریف تکمیلی، مقررات و تست های خازن های فیلترهارمونیکی در پیوست الف ارائه شده است .
این استاندارد در برگیرنده خازن های زیر نمی باشد:
– خازن های موازی قدرت از نوع غیر خود ترمیم کننده برای شبکه های قدرت جریان متناوب با ولتاژ اسمی تا 1000 ولت (IEC 60931 )
– خازن های موازی برای سیستم های قدرت جریان متناوب با ولتاژ اسمی بالاتر از 1000 ولت (IEC 60871 )
– خازن های مورد استفاده در دستگاه های مولد گرما به روش القا که در فکانس های بین 40 هرتز و 24 کیلوهرتز کار می کنند (IEC 60110 )
– خازن های سری (IEC 60143)
– خازن های موتور های جریان متناوب و موارد مشابه (IEC 60252)
– خازن های کوپلینگ و مقسم های خازنی (IEC 60358)
– خازن هایی که در مدارات الکترونیک صنعتی استفاده می شوند(IEC 61071)
– خازن های کوچک جریان متناوب که در لامپ های تخلیه ای و فلوئورسنت استفاده می شوند (IEC 61048,61049)
– خازن های حذف تداخل های امواج رادیویی
– خازن هایی که در انواع مختلف دستگاه های الکتریکی به کار می روند و به عنوان یک قطعه در نظر گرفته می شوند .
– خازن هایی که در یک ولتاژ مستقیم(D.C) سوار شده بر روی ولتاژ متناوب(A.C) به کار می روند.
تجهیزات جانبی از قبیل مقره ها، کلیدها، ترانسفورماتورهای اندازه گیری، فیوز هاو غیره بایستی مطابق با استانداردهای مربوط به خود باشند .
طبقه بندی تست ها
تست ها به صورت زیر طبقه بندی می شوند :
1) روتین تست
الف)اندازه گیری ظرفیت خازنی و محاسبه خروجی
ب)اندرازه گیری تانژانت زاویه تلفات خازن
پ)تست ولتاژ بین ترمینالها
ت) تست ولتاژ بین ترمینالها و محفظه
ث) تست تخلیه
ج) تست آب بندی
روتین تست ها باید روی هر یک از خازن ها، قبل از تحویل، توسط سازنده انجام گیرد .
در صورت درخواست خریدار ، سازنده موظف است که گواهی نتایج روتین تست ها را ارائه نماید .
در حالت کلی، ترتیب تست های اشاره شده، اجباری نمی باشد .
2) تایپ تست
الف) تست های پایدار حرارتی
ب) تست های تانژانت زاویه تلفات خازن پس از پایداری دما
پ) تست ولتاژ بین ترمینال ها
ت) تست ولتاژ بین ترمینال ها و محفظه
ث) تست ولتاژ لحظه ای آذرخش بین ترمینال ها و محفظه
ج) تست تخلیه
چ) تست طول عمر
ح) تست خود ترمیمی
خ) تست تخریب
هر نمونه خازن که برای تست در نظر گرفته می شود باید ابتدا به طور کامل تایپ تست ها را با موفقیت گذرانیده باشد، مگر اینکه به صورت دیگری مشخص شده باشد .
تست ها باید توسط سازنده انجام شود، در صورت درخواست خریدار ، سازنده باید گواهی نتایج این تست ها را ارائه نماید .
تایپ تست که بر روی یک نمونه خازن با موفقیت انجام گیرد برای واحد هایی که دارای همان ولتاژ اسمی و خروجی پایین تری هستند، معتبر می باشد، مشروط بر اینکه واحد ها به گونه ای متفاوت نباشند که بتوانند خواص مورد بررسی در تست ها را تحت تاثیر قرار دهند . الزامی وجود ندارد که تمامی تایپ تست ها بر روی یک نمونه خازن صورت گیرد .
3)پذیرش تست
آزمون های جاری و یا نوعی یا برخی از آنها، ممکن است بر طبق قرار داد مورد توافق خریدار با سازنده، تکرار شود. نوع آزمون ها، تعداد نمونه ها که ممکن است در معرض آزمون های مجدد قرار گیرند و معیار قبولی (پذیرش) باید بر طبق قرارداد سازنده و خریدار بوده و در متن قرارداد قید شده باشد .
اندازه گیری ظرفیت خازنی و محاسبه خروجی
1) روش اندازه گیری
ظرفیت خازنی باید در ولتاژ و فرکانس انتخاب شده توسط سازنده اندازه گیری شود. روش استفاده شده نباید شامل خطاهای ناشی از هارمونیک ها یا تجهیزات جانبی خارجی خازن تحت اندازه گیری از قبیل راکتورها و مدارات سد کننده در مدار اندازه گیری باشد. دقت روش اندازه گیری و مقادیر اندازه گیری شده در ولتاژ و فرکانس اسمی باید ارائه شود .
اندازه گیری ظرفیت خازنی باید بعد از تست ولتاژ بین ترمینالها انجام شود. اندازه گیری باید در ولتاژ بین 9/0 و 1/1 برابر ولتاژ اسمی و در فرکانس بین 8/0 و 2/1 برابر فرکانس اسمی در مورد خازنهایی که برای تست پایداری حرارتی، تست طول عمر و تست خود ترمیمی استفاده می شود، قبل از این تست ها انجام پذیرد و اندازه گیری در مورد سایر خازن ها می تواند بنابه درخواست خریدار و با توافق سازنده انجام گیرد .
2)تلرانس ظرفیت خازن
ظرفیت خازن نباید بیشتر از مقادیر زیر با ظرفیت خازنی اسمی تفاوت داشته باشد :
5- در صد تا 10+ درصد برای واحدها و بانکهای خازنی تا 100 کیلووار
5- درصد تا 5+ درصد برای واحدها و بانکهای خازنی بالاتر از 100 کیلووار
در واحدهای سه فاز، نسبت مقدار حداکثر به حداقل ظرفیت خازنی اندازه گیری شده بین هر دو ترمینال خط ،نباید از 08/1 بیشتر شود .
اندازه گیری تانژانت زاویه تلفات خازن
1) روش اندازه گیری
تلفات خازن(δtg )باید در ولتاژ و فرکانسی که توسط سازنده انتخاب می شود، اندازه گیری شود. روش مورد استفاده نباید شامل خطاهای ناشی از هارمونیک ها یا تجهیزات جانبی خارجی خازن تحت اندازه گیری از قبیل راکتورها و مدارهای سد کننده در مدار اندازه گیری باشد. دقت روش اندازه گیری و ارتباط آن با مقادیر اندازه گیری شده در ولتاژ و فرکانس اسمی باید ارائه شود. اندازه گیری تلفات خازنی باید بعد از تست ولتاژ بین ترمینالها انجام شود. اندازه گیری در ولتاژ بین 9/0 و 1/1 برابر ولتاژ اسمی و در فرکانس بین 8/0 و 2/1 برابر فرکانس اسمی باید قبل از تست پایداری حرارتی در مورد خازن ها انجام شود، و اندازه گیری در مورد سایر خازنها می تواند بنابه درخواست خریدار و با توافق سازنده صورت گیرد .
نکته 1:در مواقعی که آزمون باید بر روی تعداد زیادی خازن انجام گیرد، می توان از روش نمونه برداری آماری برای اندازه گیری δtg استفاده نمود. طرح نمونه برداری آماری بایستی با توافق بین سازنده و خریدار صورت پذیرد .
نکته2 :مقدار δtg انواع خاص دی الکتریک، تابع مدت زمان اعمال ولتاژ به خازن قبل از اندازه گیری است. در این حالت، ولتاژ تست و زمان اعمال ولتاژ بایستی با توافق بین خریدار و سازنده باشد .
2)الزامات تلفات
مقدار تانژانت σ اندازه گیری شده نباید از مقدار اعلام شده توسط سازنده در ولتاژ و دمای تست یا مقدار توافق سازنده و خریدار بیشتر شود .
سایر تست های روتین و تایپ تست های آورده شده در استاندار IEC در خبرنامه های بعدی تقدیم حضور می گردد .
تعدادی از پروژه های اتمام یافته و ارئه شده توسط شرکت فراکوه

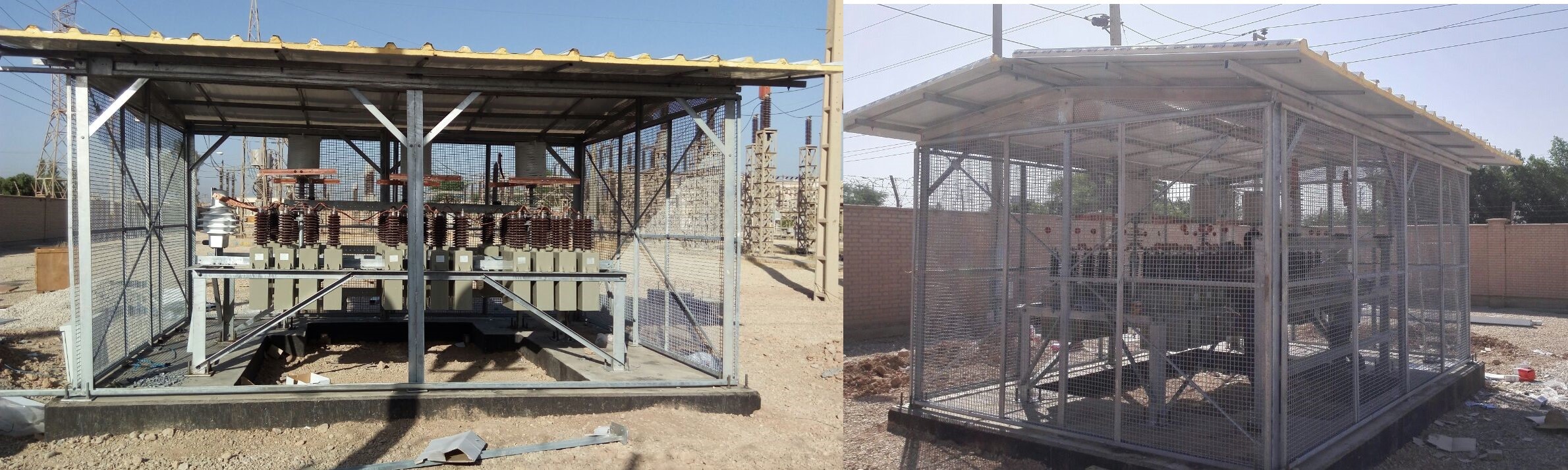

1)پروژه بانک خازنی 33 کیلووار برق منطقه ای خوزستان

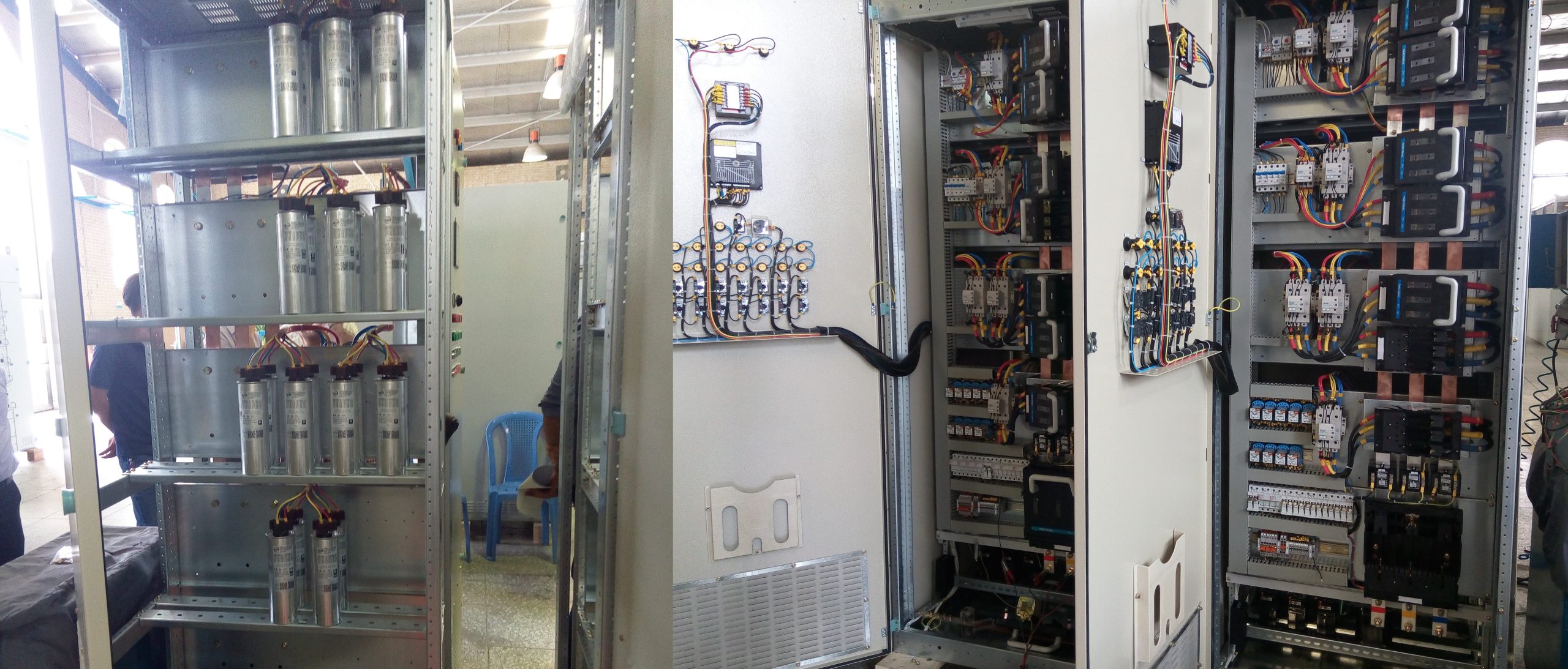

2)پروژه بانک خازنی300 کیلو وار نفت و گاز پارس عسلویه
