خازن های اصلاح ضریب توان فشار متوسط Ducati
مقدمه
قصد داریم در این خبرنامه به معرفی خازن های اصلاح ضریب توان فشار متوسط Ducati بپردازیم. خازنهای دوکاتی، نتیجه تحقیقات عمیق و گسترده بر روی دی الکتریکها، روغن اشباع شده و فرآیندهای تولید میباشند. همچنین مواد مصرفی در این خازن ها کاملا با محیط زیست سازگار است.
علاوه بر خازن، تمام تجهیزات جانبی مورد نیاز ساخت کامل بانکهای خازنی و فیلترهای هارمونیک نیز قابل تامین می باشد.
مشخصات مواد داخلی ساخت خازن

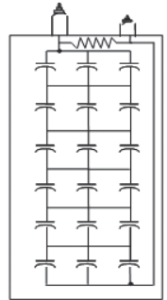

هر مجموعه خازنی از تعداد زیادی واحد خازنی تشکیل شده است که بصورت سری و موازی به هم متصل شدهاند تا به ظرفیت نامی مورد نظر برسد.
دی الکتریک: از لایه های متعدد فیلم پلی پروپلین در بین دو صفحه ی آلومینیومی تشکیل شده است.
الکترود: از ورقه نازک آلومینیوم خالص ساخته شده است.
ماده اشباع کننده: روغن مصنوعی و ماده غیر سمی که قابل تجزیه در طبیعت است و دارای ترکیبات کلر به میزان کمتر از5PPM می باشد.
بدنه خازن: بدنه مستحکم خازن از ورقه فولاد با جوش الکتریکی درست شده است تا بتواند فشار ناشی از خرابیها را تحمل کند. بسته بودن و آب بندی کامل محفظه، مواد داخل را در مقابل زوال و خرابی ایمن کرده است و عمر خازن را افزایش می دهد. سطح بزرگ بدنه خاصیت ارتجاعی دارد که این خاصیت تغییرات حجمی مایع پرکننده در هنگام افزایش درجه حرارت روغن در شرایط کاری را جبران میکند و در نتیجه نوسانات فشار داخلی را به حداقل میرساند. در روی بدنه نیز دو محل برای حمل و نصب خازن پیش بینی شده است. بدنهی خازنهایی که به منظور استفاده در شرایط محیطی سخت ساخته می شوند از جنس فولاد ضد زنگ تهیه میشود.
نحوه ساخت سطح خازن: برای تضمین کارکرد صحیح خازن و محافظت در برابر زنگ زدگی حتی در شرایط سخت، بدنهی سطح خازن را سند بلاست میکنند و روی آن چند لایه رنگ زده میشود.
ترمینالها: ترمینالهای خازن روی پرسلین قهوه ای رنگ نصب می شوند که برای مقاومت در برابر عناصر جوی بر روی آن روکشی قرار داده شده است. بوشینگهای پرسیلینی هم برای اتصال به درپوش خازن و برای نصب به پیج ترمینال، فلز اندود شده اند. بوشینگ ها کاملا آب بندی و مستحکم شده اند.
مقاومت دشارژ: به منظور مطابقت کامل با استانداردها، خازن مجهز به مقاومت تخلیهی داخلی میباشند که به موجب آن پس از قطع خازن، ولتاژ در طی 10 دقیقه به کمتر از 75 ولت میرسد.
مشخصات الکتریکی
توان نامی در 20 درجه سانتی گراد: 50 تا 800 کیلوار( در صورت سفارش، با ظرفیت های بالاتر نیز قابل تامین می باشد.)
ولتاژ نامی : مطابق با جدول 3و4
فرکانس نامی: 50 هرتز( فرکانس 60 هرتز بنا بر تقاضا تامین میگردد.)
تلرانس ظرفیت خازنی:
- خازنها : از 5- % تا 10+ %
- بانکهای بزرگ تر از 10 مگا وار : 0 % تا10 %
- بانکهای بزرگتر از 30 مگاوار : 0 % تا 5%
تلفات ( در دمای20 درجه سانتی گراد و حالت ماندگار):
- دی الکتریک تمام فیلم : 0.01 % ( کمتر از 0.1 وات بر کیلوار)
تجهیزات دشارژ داخلی: 75 ولت پس از 10 دقیقه و 50 ولت پس از 5 دقیقه
پایداری در ولتاژ و فرکانس نامی دمای محیط 45 درجه سانتی گراد : 100ساعت
شرایط نگهداری و استفاده ی صحیح:
شرایط محیطی: نصب در هوای آزاد
دسته بندی دمایی(-25/B) : 25- تا 45+ درجه سانتی گراد (به جدول شماره 1 مراجعه شود)
دسته بندی دمایی(-25/D) :25- تا52+ درجه سانتی گراد ( بنا به درخواست تامین می گردد)
پیش فرض ارتفاع از سطح دریا: 1000 متر ( در صورت سفارش، با ارتفاع بالاتر نیز قابل تامین می باشد)
میزان مجاز اضافه ولتاژ در فرکانس نامی مطابق با جدول شماره2
اضافه ولتاژ کلید زنی:کمتر از برابر ولتاژ نامی
حداکثر دامنه جریان در حالت گذرا: 100 برابر جریان نامی
حداکثر زمان حالت گذرا: نیم سیکل
حداکثر میزان سوییچینگ در سال: هزار دفعه
حداکثر اضافه جریان در زمان اضافه ولتاژ و حضور هارمونیک: کمتر از3/1 برابر جریان نامی
جدول 1
|
کلاس های مختلف دمایی |
حد بالا C ̊ |
بیشترین درجه حرارت هوای محیط |
|
|
بیشترین مقدارمتوسط در هر دوره |
|||
|
در یک روز C ̊ |
در یک سال C ̊ |
||
|
A |
40 |
30 |
20 |
|
B |
45 |
35 |
25 |
|
C |
50 |
40 |
30 |
|
D |
55 |
45 |
35 |
اگر خازن بر دمای محیط اثر بگذارد به مقادیر جدول بالا 5 درجه سانی گراد اضافه می شود.( مثلا در صورت نصب در فضای بسته)
جدول 2
|
میزان اضافه ولتاژ |
حداکثر مدت زمان اضافه ولتاژ |
علت اضافه ولتاژ |
|
.1/1 برابر ولتاژ نامی |
12ساعت در روز |
نوسان ولتاژ شبکه |
|
15/1 برابر ولتاژ نامی |
30دقیقه در روز |
|
|
20/1 برابر ولتاژ نامی* |
5 دقیقه در روز |
افزایش ولتاژ به دلیل کاهش بار شبکه |
|
30/1برابر ولتاژ نامی* |
1 دقیقه در روز |
* می تواند حداکثر 200 بار در طول عمر خازن اتفاق بیافتد.
خازن های فشار متوسط Ducati کاملا مطابق با استاندارد بین المللی IEC-871-1&2 ( سال2014) و استاندارد ایتالیایی IEC33-7 و اکثر استانداردهای بین المللی می باشد.
مشخصات خازن های تکفاز
از نقطه نظر ساخت آنها را میتوان به صورت زیر دسته بندی کرد:
- مجهز بودن و یا نبودن به فیوز داخلی
- تعداد ترمینال های (تعداد بوشینگ) : 1 و یا 2 عدد
- کلاس عایقی
- ارتفاع از سطح دریا
خازن بدون فیوز داخلی
خازن مجهز به فیوز داخلی
جدول شماره3 برخی از رنج های قابل تولید را نشان میدهد که البته در هر مقدار و اندازهای به صورت سفارشی قابل ساخت و ارائه می باشد.

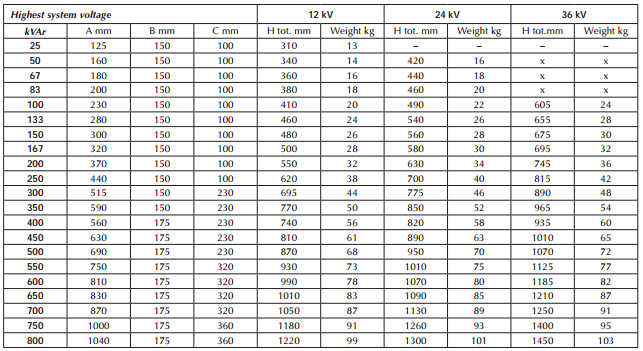

جدول3: ابعاد،وزن و رنج ولتاژ
ممشخصات خازن های سه فاز
به منظور بهینه سازی استاندارد تولید، شرکت دوکاتی خازن ها را برای ولتاژ معمول شبکه های3/3 کیلو ولت، 5/5کیلوولت، 3/6 کیلوولت و 11 کیلوولت تولید می نماید. برای هر یک از این ولتاژ ها سایز بندی بر حسب مقدار “ولتاژ طراحی”بر طبق جدول 5 می باشد. بعنوان مثال یک خازن 3/6 کیلوولت میتواند در ولتاژ 6/6 کیلوولت نیز کار کند اگر چه برای ولتاژ 3/6 کیلوولت استاندارد سازی شده است. قدرت مربوط به هر سطح ولتاژ در ستون مربوط به آن آمده است. درشبکه هایی که دارای ولتاژ مابین مقادیر استاندارد می باشند، باید از سطح ولتاژ بالاتر استفاده کنند که نتیجتاً قدرت خازن پایین تر میآید.
کلاس عایق بندی برای تمامی این رده از خازن 12 کیلوولت می باشد.و فرکانس نامی 50 هرتز می باشد.

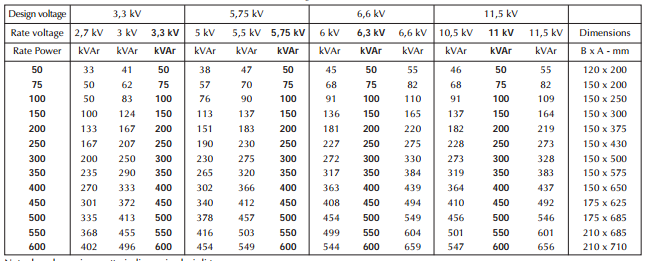

جدول4: استاندارد سازی مقادیر ولتاژ
