زمینه ی اصلی فعالیت شرکت فراکوه طراحی و تامین و ساخت بانک های خازنی فشار ضعیف ، فشار قوی ، تامین فیوز و کلید فیوز، انکودر و تجهیزات کنترلی والکتریکی تحت لیسانس و نمایندگی شرکت های زیر می باشدآلمان (با بیش از 83 سال تجربه )(/http://www.frako.com) FRAKO خازنهاي اصلاح ضریب توان فشار ضعیف تحت لیسانس -ایتالیا (با بیش از 91 سال تجربه ) (http://www.ducatienergia.it) Ducati خازن های اصلاح ضریب توان فشار قوي تحت لیسانس -آلمان (با بیش از 89 سال تجربه ) (http://www.efen.com/ ) EFEN فیوز و کلیدفیوز شرکت -ایتالیا (با بیش از 89 سال تجربه ) (http://www.lovatoelectric.com/ ) Lovato تجهیزات کنترلی و الکتریکی با شرکت -آلمان (با بیش از 33 سال تجربه ) (http://www.wachendorff.de) Wachendorff شرکت Encoder-تایوان (با بیش از 20 سال تجربه ) (http://www.ablerex.com.tw) Ablerex – فیلترهای- تجهیزات فشار ضعیف و متوسطvitzrotech (http://www.vitzrotech.com/) کره (با بیش از 58 سال تجربه )- خازن های اصلاح ضریب توان فشار قوی تحت لیسانس Herong Electric ( http://www.hycapacitor.com) (با بیش از 45 سال تجربه )
*معرفی انواع فیلترهای هارمونیکی افزایش روز افزون بارهای غیر خطی اعم از یکسوسازهای دیودی و تایرستوری ، کوره های قوسی و …… در سیستم های توزیع منجر به بروز مشکلات کیفیت توان و تاثیر متقابل آن بر روی بارهای تغذیه شونده از آن باس می شوند .گاهاً به طور اشتباه ، نصب خازن در شبکه های برق ، عامل افزایش و تولید هارمونیک معرفی میشود که باید گفت خازن هیچ دخالتی در تولید هارمونیک ندارد .اما به دلیل ذات خازن که امپدانس آن از رابطه -j / 2πf × c به دست می آید ، هنگامی که خازن در شبکه های دارای هارمونیک نصب می گردد ، به دلیل کاهش امپدانس خازن با افزایش فرکانس ، هرچه میزان مرتبه هارمونیک افزایش یابد ، امپدانس خازن کوچکتر گشته و جریان بیشتری از خازن عبور می کند . به همین دلیل نصب خازن در شبکه های دارای هارمونیک موجب افزایش جریان های هارمونیکی می گردد .به دلیل محدودیت های در نظر گرفته شده توسط استانداردهای مختلف به خصوص برای مصرف کننده های صنعتی ، کاهش مشکلات هارمونیکی به عنوان یک ضرورت مطرح می گردد . یکی از روش های حذف هارمونیک ها استفاده از فیلترهای هارمونیکی است . به طور کلی فیلترهای هارمونیکی به دو دسته پسیو و اکتیو تقسیم می گردند .

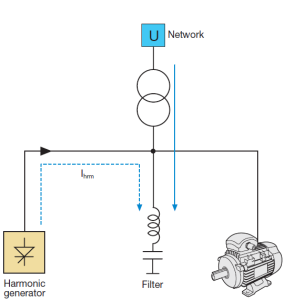

1-فیلترهای پسیو در این روش با ترکیب سری سلف و خازن یک مسیر کم مقاومت برای یکی از مولفه های هارمونیکی شبکه به وجود می آید تا از آلودگی هارمونیکی شبکه جلوگیری شود ، به گونه ای که فرکانس رزونانس این ترکیب برابر با فرکانس مولفه ی هارمونیکی مورد نظر گردد .در این نوع فیلترها مقدار سلف و خازن طوری انتخاب می شود تا در برابر هارمونیکی که می خواهیم فیلتر شود ، امپدانس بسیار کوچکی داشته باشد و به دلیل امپدانس کمتر شاخه فیلتر نسبت به بقیه شبکه ، هارمونیک مورد نظر جریان وارد شاخه فیلتر هارمونیک شود . این مسئله باعث گردش آن مرتبه ی هارمونیک جریان بین منبع تولید کننده هارمونیک و شاخه فیلتر هارمونیک می شود ووارد دیگر بخش های شبکه نمی شود . اگرچه این دسته ار فیلتر ها از سادگی و هزینه کمی برخور دارند ، ولی به دلیل امپدانس خط و احتمال بروز مشکلات رزونانسی و عدم توانایی در حذف چند مولفه هارمونیکی از مقبولیت کمتری برخور دارند .
2-فیلترهای اکتیو
بر خلاف فیلتر های پسیو ، فیلترهای اکتیو قابلیت حذف لحظه ای هارمونیک ها را در یک گستره وسیع فرکانسی دارا می باشند . با استفاده از ادوات الکترونیک قدرت فیلترهای اکتیو قادر هستند تا در هر لحظه دامنه جریان هارمونیکی را تشخیص و با تزریق آن ها در فاز مخالف ، شکل موج را به شکل موج واقعی نزدیک کنند و علاوه بر آن قابلیت بهبود ضریب توان و کاهش عدم تعادل را دارا می باشند .مزیت اصلی فیلتر اکتیو نسبت به فیلتر پسیو واکنش نشان دادن به تغییرات بار و هارمونیک ها است در حالی که هارمونیک های دفع شده توسط فیلتر پسیو ثابت هستند و به تغییرات هارمونیک ها عکس العملی نشان نمی دهند . در ضمن تنظیم فیلترهای پسیو کمی پیچیده بوده و نیاز به تحلیل دارد در حالی که در فیلترهای اکتیو نیازی به این کار نیست . البته فیلترهای اکتیو هزینه بالاتری دارند و برای استفاده در تجهیزات کوچک مناسب نیستند ولی در صنایع بزرگ و حساس ، اهمیت و کاربرد زیادی دارند .
کارشناسان مجرب شرکت فراکوه بعد از اندازه گیری های متعدد و شبیه سازی شبکه از نقطه نظر هارمونیکی و با توجه به نقاط آلوده اندازه و مکان بهینه نصب فیلتر را تعیین نموده و بر اساس دامنه مولفه های هارمونیکی ، میزان صرفه جویی به دست آمده از نصب فیلتر اعم از نوع پسیو یا اکتیو را مشخص می کنند .

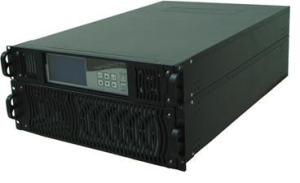

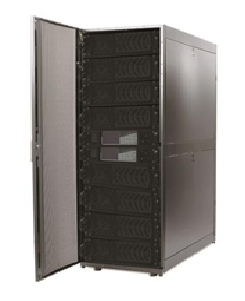

*فیلتر اکتیو مدولار فیلتر اکتیو مدولار شرکت Ablerex گزینه ای مناسب جهت جبران سازی توان راکتیو و پاک سازی شبکه از آلودگی های هارمونیکی می باشد . این دستگاه پس از نمونه برداری از جریان برق مصرفی شبکه ، با کمک الگوریتم از پیش تعریف شده ، موجی خلاف هارمونیک ها و با فاز منفی تولید و به شبکه تزریق می کند و به این وسیله ضریب توان را اصلاح نموده و شبکه را از آلودگی های هارمونیکی پاک می کند .
مزایای فیلتر اکتیوAblerex
- پاک سازی هارمونیک های زوج و فرد از مرتبه 2 تا مرتبه 51
- بهبود پیش فاز یا پس فاز بودن ضریب توان
- جبران سازی عدم تعادل بار
- کاهش مصرف توان ظاهری در منبع توان
- جلوگیری از مشکل قطع ناگهانی MCBB
معرفی کنتاکتورهای خازنی خازن در لحظه کلیدزنی در حالت اتصال کوتاه است و به عبارت دیگر هنگام وصل به شبکه ، جریان هجومی بسیار بزرگی از خازن عبور می کند.این جریان علاوه بر تاثیرات تخریبی روی خازن باعث خرابی پلاتین های کنتاکتورها نیز می شود . برای رفع چنین حالتی راه حل های متفاوتی ارائه شده که رایج ترین ، ارزان ترین و راحت ترین آن استفاده از کنتاکتورهای مخصوص خازن است .

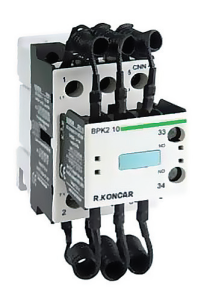

1-کنتاکتورهایخازنی R.K– در ظرفیت های گوناگون )از 5/ 2 الی 75 کیلووار(- قابل استفاده در گستره ولتاژ متنوع ) 690 – 230 ولت(- دارای ولتاژ تحمل عایقی تا 1000 ولت- قابلیت تحمل ولتاژ ضربه تا 8 کیلوولت- قابل کاربرد در دمای -25 / +55 سانتی گراد- قابلیت قطع و وصل مداوم تا 240 مرتبه در هر ساعت

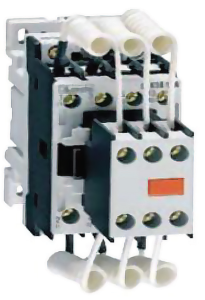

2-کنتاکتورهایخازنی LOVATO– در ظرفیت های گوناگون )از 5/4 الی 70 کیلووار(- قابل استفاده در گستره ولتاژ متنوع ) 690 – 240 ولت(- دارای ولتاژ تحمل عایقی تا 1000 ولت- قابلیت تحمل ولتاژ ضربه تا 8 کیلوولت- قابل کاربرد تا دمای 50 درجه سانتی گراد- قابلیت قطع و وصل مداوم تا 120 مرتبه در هر ساعت
