آیا میدانید: استفاده از سیستمهای ماژولار چه مزایای ارزشمندی دارد؟
زمانیکه از سیستمهای ماژولار استفاده میکنیم، در گسترشهای آتی نیاز به تعویض نداشته و تنها با اضافه نمودن سیستم جدید به آن، میتوان به ظرفیت دلخواه رسید. همچنین هر گونه تعمیر، تعویض و یا نصب در آن راحت تر صورت پذیرفته و نیاز به لوازم یدکی کمتری خواهد بود.
دراین شماره می خوانید:
· اساس کار کنتور چیست؟
· معرفی برخی از مدل های شفت انکودر
· خبر ویژه
· سخن روز
زمینه ی اصلی فعالیت شرکت فراکوه طراحی و تامین و ساخت بانک های خازنی فشار ضعیف ، فشار قوی ، تامین فیوز و کلید فیوز، انکودر و تجهیزات کنترلی و
الکتریکی تحت لیسانس و نمایندگی شرکت های زیر می باشد
آلمان (با بیش از 83 سال تجربه )(/http://www.frako.com) FRAKO خازنهاي اصلاح ضریب توان فشار ضعیف تحت لیسانس –
ایتالیا (با بیش از 91 سال تجربه ) (http://www.ducatienergia.it) Ducati خازن های اصلاح ضریب توان فشار قوي تحت لیسانس –
آلمان (با بیش از 89 سال تجربه ) (http://www.efen.com/ ) EFEN فیوز و کلیدفیوز شرکت –
ایتالیا (با بیش از 89 سال تجربه ) (http://www.lovatoelectric.com/ ) Lovato تجهیزات کنترلی و الکتریکی با شرکت –
آلمان (با بیش از 33 سال تجربه ) (http://www.wachendorff.de) Wachendorff شرکت Encoder-
تایوان (با بیش از 20 سال تجربه ) (http://www.ablerex.com.tw) Ablerex – فیلترهای
– تجهیزات فشار ضعیف و متوسطvitzrotech (http://www.vitzrotech.com/) کره (با بیش از 58 سال تجربه )
– خازن های اصلاح ضریب توان فشار قوی تحت لیسانس Herong Electric ( http://www.hycapacitor.com) (با بیش از 45 سال تجربه )
اساس كار كنتور
كنتورها براساس نیروی الكترومغناطیس عمل میكنند. میدانیم كه اگر از یك سیم پیچ جریان برق بگذرد در اطراف آن یك میدان مغناطیسی ایجاد میشود كه شدت و جهت این میدان به جریان عبوری از سیمپیچ بستگی دارد. در كنتور های تكفاز دو دسته سیم پیچ وجود دارد كه یكی از آنها دارای تعداد دور كم و قطر بیشتر نسبت به دیگری است. سیمپیچ ضخیمتر با دور كمتر را سیمپیچ جریان و دیگری را سیم پیچ ولتاژ مینامند .
نحوه نصب كنتور تكفاز در مدار چگونه است ؟
سیم فاز را به سر سیمپیچ جریان وصل نموده و از سر دیگر آن فاز را میگیرند و دو سر سیم پیچ ولتاژ را به فاز و نول وصل میكنند. زمانی كه مصرف كنندهای به كنتور وصل میشود جریان از سیم فاز و نول میگذرد. به عبارت دیگر جریان مصرف كننده از سیمپیچ جریان میگذرد و در آن یك میدان مغناطیسی ایجاد میكند، ازطرفی سیم پیچ ولتاژ همیشه به برق وصل است و دارای یك میدان مغناطیسی ثابت است كه مقدار آن هیچ ارتباطی به مصرف كننده متصل شده به كنتور ندارد. این دو میدان مغناطیسی بر هم اثر كرده و سبب ایجاد نیروی حركتی در صفحه آلومینیومی درون كنتور میشود. سرعت حركت این صفحه با جریان مصرف كننده رابطه مستقیم دارد. این حركت توسط یك محور و چرخ دنده به یك شماره انداز یا نمراتور ارتباط دارد و براساس گردش آن شمارهها زیاد میشود. این شمارهها بجز رقم اول، میزان كاركرد كنتور یا همان مصرف انرژی الكتریكی را بر حسب كیلو وات ساعت نشان میدهند. البته درون كنتور قطعات دیگری هم نظیر : آهنربای سرعتگیر و پیچهای تنظیم و … وجود دارند كه ما از توضیح آنها صرف نظر كردهایم.
انواع كنتور كدامند ؟
برای مصارف خانگی دو نوع كنتور تكفاز و سه فاز بطور عام وجود دارند كه در دستهبندی كنتورها به نوع اكتیو معروفند. اما در مصارف صنعتی میتوان به كنتورهای راكتیو و كنتورهای چند تعرفه اشاره كرد.
معرفی انکودر
انکودر (رمزگذار) در واقع یک تجهیز الکترومکانیکی است که حرکت یک جسم را به یک کد دیجیتال 0-1 پالس یا آنالوگ تبدیل می کند و این کد در تجهیز دیگری به نام دیکودر یا رمزگشا بنا به نیاز به تعداد دوران یا سرعت زاویه ای و یا مسافت تبدیل می شود. پایه علمی طراحی و ساخت انکودرها بهره گیری از تکنولوژی نوری و مغناطیسی است. انکودرها تغییرات مکان و جهت را به سیگنالهای الکتریکی ترجمه می کنند. انکودر حسگری است که به محور چرخ، چرخ دنده و یا موتور وصل می شود و می تواند میزان چرخش را اندازه گیری کند.با اندازه گیری میزان چرخش می توان جابه جایی، سرعت، شتاب یا زاویه چرخشی را تعیین کرد.

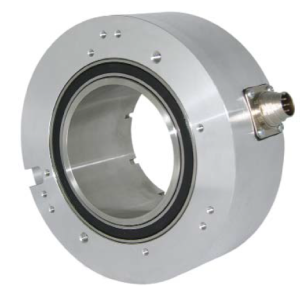

1-انکودرهای مدل Hollow shaft (شفت تو خالی) مجهز به اینترفیس SUBD تیپ WDG 100H
- انکودرهای Hollow Shaft مقاوم، فوق العاده باریک و قابل نصب برروی موتورهای قدرت بالا
- قطر شفت تو خالی ماکزیمم 45 میلیمتر
- مجهز به کنترل خروجی
- کلاس حفاظتی IP54
- رنج دمای -40الی 80+

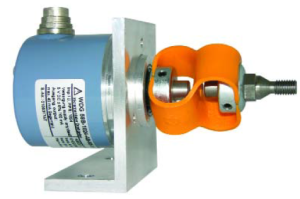

2-سیستم کامل جهت پسخورد درایو موتور (FC)
- ست کامل آماده نصب
- نصب سریع و قابل اطمینان با استفاده از لوازم جانبی
- راه حل مدرن و مقرون به صرفه
- خروجی های SIN, TTL, HTL
- قطر کابل متنوع M8, M10, M12, M16 and M20
- 15 متر کابل موجود جهت انواع متفاوت درایو موتور

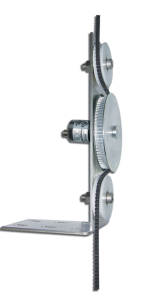

3-انکودرهای مناسب برای حرکت بی صدا (برای آسانسورها)
- حرکت یکنواخت
- سیستم کمربندی به عنوان بیصدا ترین سیستم در جهان شناخته شده
- سریع
- هدایت سیستم توسط کمربند با استفاده از انکودرهای مدل WDG بسیار مقاوم و اندازه گیری با دقت همیشگی

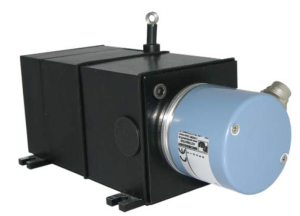

4-سیستم سیم کشیده SZG81
- سنسور طول بسیار مقاوم
- رنج اندازه گیری: 0-2.5m الی 0-6.25m
- خروجی: سیگنال های افزایشی
- قابلیت نصب انکودر با IP65
- قابل ارائه با تجهیزات دیگر برای اندازه گیری تا طول 43 متر
5-سیستم اندازه گیری طول قدرتمند
- اهرم فنری برای هر نوع نصب و در تمامی جهات
- نیروی قابل تنظیم بدون تنش: 20، 25 و 30 نیوتن (برای رسیدن به حالت مطلوب)
- انکودرهای افزایشی WDG580 با کابل 2 متری
- چرخ های اندازه گیری برای انکودر، به منظور سطح های متفاوت
- دقت اندازه گیری 1 میلی متر، در صورت درخواست، دقتهای دیگر نیز قابل تحویل می باشد.
6-سیستم اندازه گیری به صورت سیم کشیده تیپ SZG65WDGA با خروجی CANopen یا SSI
- سنسور طول بسیار مقاوم
- رنج اندازه گیری: 0mm الی 1250mm
- خروجی CANopenCIA406 با سیگنالهای افزایشی
- قابلیت نصب انکودر ابسولوت WDGA با درجه حفاظت IP65
- روشهای متفاوت جهت نصب
خبر ویژه
شرکت فراکوه موفق به دریافت گواهی تست اتصال کوتاه و ایستادگی در برابر جریان اتصال کوتاه طبق استاندارد IEC62271/1 برای تابلوهای خازن تولیدی خود در آزمایشگاه فشار قوی دانشگاه تهران شد.
